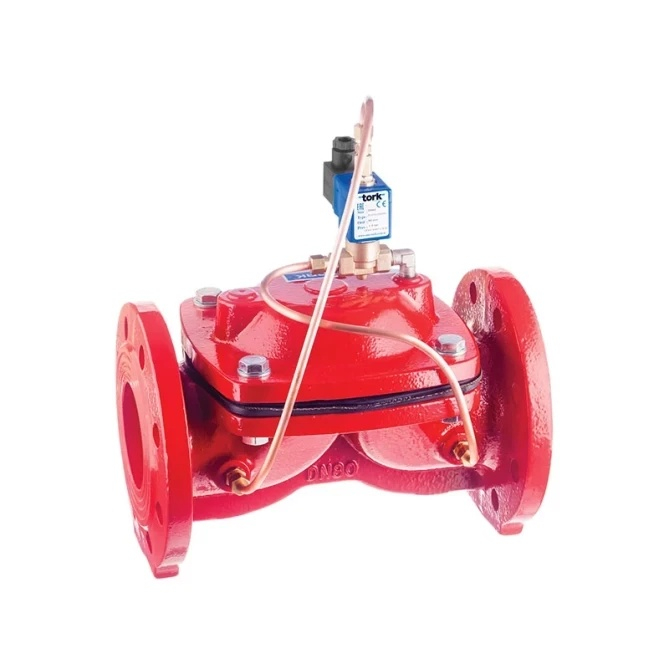

De Tork S1070.12 DN100 magneetventiel met flensaansluiting is een 2/2-weg NC-ventiel met membraanpiloot voor water. Gietijzeren behuizing, NBR-afdichting, max. druk 6 bar, temperatuur –20 tot +80 °C. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 100 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 100 |
| Temperatuur | -20...80 °C |
| Voeding | 24 VDC |
| Gewicht | 0.00 kg |
Tork S1070.12 DN100 is een geflensde elektromagnetische (solenoïde) klep voor industriële waterleidingsystemen. Het betreft een 2/2-weg, normaal gesloten (NC) klep met membraan en servogestuurde bediening – bij spanningsuitval blijft de klep gesloten, bij bekrachtiging van de spoel opent deze. Flensaansluiting DN100, huis van gietijzer, NBR-afdichting, voeding 24 V DC.
De kleppen uit de S1070-serie zijn bedoeld voor industriële en gemeentelijke waterdistributiesystemen waar een betrouwbare afstandsbediende of automatische afsluiting van grote debieten nodig is. Typische toepassingen zijn waterzuiveringsinstallaties, pompstations, irrigatiesystemen, industriële installaties en brandbeveiligingssystemen. De geflensde uitvoering DN100 met gietijzeren huis is ontworpen voor vaste installatie in middelgrote en grote leidingsystemen. De klep is niet bedoeld voor gevaarlijke vloeistoffen van groep 1 volgens PED en vereist gebruik met gefilterde media.
Het klephuis is gegoten uit gietijzer en vormt de basis van een robuuste geflensde afsluiter. Het membraan is servogestuurd – een kleine pilot opent een hulpkanaal, waardoor de druk boven het membraan wordt vereffend en het membraan kan oplichten. De interne delen (anker, ankermof, veren) zijn van roestvast staal, terwijl de zitting en messing componenten zorgen voor een goede afdichting in gesloten toestand. De afdichting is van NBR, de schaduwring is van koper volgens EN 12735-1. De spoel met isolatieklasse H (180 °C) is ingegoten in glasvezel en bereikt met gemonteerde DIN 43650-connector beschermingsgraad IP65. De spoelen zijn onderling uitwisselbaar en kunnen worden vervangen zonder demontage van het klephuis uit de leiding.
Technische parameters:
De S1070.12-klep is servogestuurd – het membraan opent door het drukverschil tussen inlaat en uitlaat. De minimale differentiedruk is 1 bar. Bij een lagere druk opent het membraan niet betrouwbaar. Als de druk in het systeem onder deze waarde daalt, moet een direct werkend kleptype worden gekozen.
Volgens het datablad van de fabrikant is de S1070-serie uitsluitend bedoeld voor water. De serie is niet geschikt voor gevaarlijke vloeistoffen van groep 1 volgens de PED-richtlijn. De klep moet werken met een gefilterd medium – verontreinigingen kunnen het membraan of de zitting beschadigen. Neem voor andere media contact op met de leverancier voor een geschikt alternatief.
Ja, de klep kan in elke positie worden geïnstalleerd zonder invloed op de werking. De fabrikant adviseert bij voorkeur verticale montage met de spoel naar boven gericht – deze positie is optimaal voor de warmteafvoer van de spoel en voor langdurige betrouwbaarheid.
Ja. De spoelen zijn onderling uitwisselbaar en kunnen worden vervangen zonder demontage van het klephuis uit de leiding. Bij bestelling van een vervangende of andere spoel moet altijd de gewenste voedingsspanning worden gespecificeerd – de spoelen zijn beschikbaar voor AC en DC in meerdere spanningsvarianten.
Ja, op aanvraag is een uitvoering met ATEX-spoel (explosieveilig) beschikbaar voor toepassing in explosiegevaarlijke omgevingen. Deze variant moet bij bestelling worden gespecificeerd – de standaarduitvoering heeft geen ATEX-certificering. Op aanvraag is ook een oppervlaktebehandeling van het huis beschikbaar (CR-Ni-plating of PTFE-coating).
