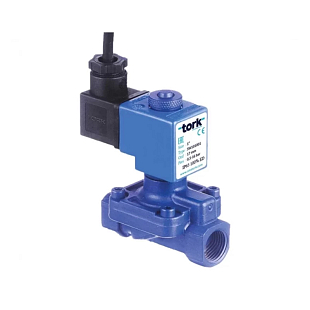

Magneetventiel Tork SW1010 G1" met beschermingsgraad IP68 is een normaal gesloten 2-wegventiel voor water en lucht in een agressieve omgeving. Servogestuurd, EPDM-afdichting, voeding 24 V AC. Druk 0,5–16 bar. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 1" |
| Afdichting | NBR |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 25 |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork SW1010 G1" IP68 is een 2/2-weg normaal gesloten magneetventiel met servobesturing, bedoeld voor water en lucht. Het ventiel is uitgerust met een spoel met beschermingsgraad IP68, die is getest door 72 uur onderdompeling in water, en met een messing huis met PTFE-coating die bestand is tegen agressieve media. Geleverd met een standaardkabel van 3 meter.
De SW1010 is bedoeld voor installaties waar een standaard beschermingsgraad niet volstaat. Het ventiel komt tot zijn recht in stoffige omgevingen, in buitenleidingen die blootstaan aan regen en vocht, in ondergrondse schachten of bij directe onderdompeling tot een diepte van 10 m. Typische toepassingen zijn onder meer beregeningssystemen, industriële wasinstallaties, pompstations en leidingnetten in omgevingen met een hoge luchtvochtigheid. Het ventiel kan in elke stand worden gemonteerd; de spoel moet verticaal georiënteerd zijn.
Het ventielhuis is van messing met PTFE-coating, de interne delen en de zitting zijn van roestvast staal. De EPDM-afdichting is geschikt voor temperaturen van –10 °C tot +130 °C. De spoel met isolatieklasse H (180 °C) is ingegoten met een polyester glasvezelimpregnatie en voldoet aan beschermingsgraad IP68 volgens norm TS3033 EN60529 – getest onder water gedurende 72 uur en met een zoutsproeitest gedurende 350 uur. De schaduwring is van koper (EN 12735-1). Schroefdraadaansluiting G (BSP) volgens ISO 228-1; op aanvraag NPT.
Technische parameters – SW1010.05.170E.24VAC (G1", EPDM, 24 V AC):
Ja. De spoel heeft beschermingsgraad IP68 volgens TS3033 EN60529 en wordt door de fabrikant getest door 72 uur onderdompeling in water. Het ventiel kan worden gebruikt tot een diepte van 10 m. Het messing huis met PTFE-coating en de interne delen van roestvast staal zijn eveneens ontworpen voor agressieve en vochtige omgevingen.
De servobesturing gebruikt de druk van het medium zelf om de hoofdafdichting op te lichten. Voor een betrouwbare opening moet de verschildruk over het ventiel daarom minimaal 0,5 bar bedragen. Als de druk in de leiding lager is of nul bedraagt, moet een direct werkend ventiel worden gekozen (serie met aanduiding ΔP = 0).
Dit ventiel (SW1010.05.170E) is uitgerust met een EPDM-afdichting, die geschikt is voor temperaturen tot +130 °C – voldoende voor heet water en lagedruk-processtoom. Voor hogere temperaturen (tot +160 °C) zijn varianten met VITON- of PTFE-afdichting beschikbaar. De standaarduitvoering met NBR is alleen geschikt tot +80 °C en voor koud water en lucht.
Ja, de fabrikant schrijft de installatie van een filter vóór het ventiel voor. Verontreinigingen in het medium kunnen de pilotopening verstoppen en een functiestoring of lekkage van de zitting veroorzaken. De aanbevolen maximale viscositeit van het medium is 5 °E (ongeveer 37 cSt).
