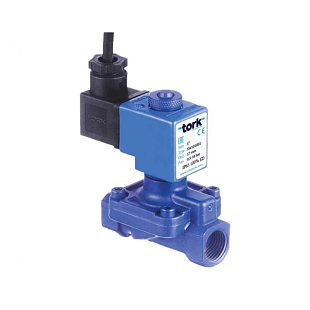

Magneetventiel Tork SW1010 G1" voor water en lucht in agressieve omgevingen en onder water. Messing behuizing met PTFE-coating, EPDM-afdichting, beschermingsgraad IP68 (72 uur onder water getest). Druk 0,5–16 bar, Kv 90 l/min. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 1" |
| Afdichting | NBR |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 20 |
| Gewicht | 0.00 kg |
Tork SW1010 G1" IP68 is een 2/2-weg normaal gesloten magneetventiel met servobesturing, ontworpen voor gebruik in agressieve omgevingen, vochtige buitenomgevingen en onder water. Het ventiel wordt geleverd zonder spoel – de spoel moet afzonderlijk worden besteld volgens de vereiste voedingsspanning. De EPDM-afdichting maakt gebruik met media tot +130 °C mogelijk.
Het ventiel uit de SW1010-serie is ontworpen voor installaties waar een standaard magneetventiel tekortschiet – stoffige bedrijfsomgevingen, plaatsen met spat- of stilstaand water, buitenleidingen die worden blootgesteld aan regen en hoge luchtvochtigheid, en toepassingen met permanente onderdompeling tot een diepte van 10 m. Typische toepassingen zijn onder meer irrigatiesystemen, waterzuiveringstechniek, zwembad- en aquacultuurleidingen, industriële wasstraten en leidingnetten in chemisch agressieve omgevingen. De messing behuizing met PTFE-coating en de spoel met beschermingsgraad IP68 zijn ook bestand tegen zoutnevel – het ventiel heeft een zoutsproeitest van 350 uur doorstaan.
De ventielbehuizing is vervaardigd uit messing met een PTFE-coating voor bestendigheid tegen corrosie en agressieve media. De interne delen – zitting, ankerbuis en veren – zijn van roestvast staal. De afdichting is standaard uitgevoerd in EPDM (ook verkrijgbaar in NBR of Viton). De schroefdraadaansluiting is standaard uitgevoerd als BSP G1" (op aanvraag NPT). Het ventiel kan in elke positie worden gemonteerd; de spoel dient verticaal te zijn georiënteerd. De openingstijd bedraagt 400–1 600 ms, de sluitingstijd 1 000–2 000 ms. De doorlaat is 17 mm, Kv = 90 l/min.
Technische parameters – SW1010.05.170E (G1", EPDM, zonder spoel):
De spoel wordt apart besteld, omdat deze afhankelijk is van de voedingsspanning van de specifieke installatie. De SW1010-serie ondersteunt AC-spanningen van 12, 24, 48, 110 en 230 V (15 VA of 24 VA) en DC-spanningen van 12, 24, 48 en 110 V (18 W). Kies bij het bestellen de spoel die overeenkomt met uw voeding.
Een normaal gesloten (NC) ventiel is in rusttoestand (zonder spanning) gesloten – het medium stroomt niet door. Doorstroming vindt pas plaats nadat voedingsspanning op de spoel is gezet. Bij stroomuitval sluit het ventiel automatisch, wat een veilige toestand is die geschikt is voor de meeste regel- en afsluittoepassingen.
NBR (–10 °C tot +80 °C) is de standaardkeuze voor water, lucht en aardolieproducten. EPDM (–10 °C tot +130 °C) is geschikt voor heet water, stoom tot 130 °C en chemisch agressievere media zoals zwakke zuren of logen. Viton (–10 °C tot +160 °C) wordt gekozen voor koolwaterstoffen, sterke oplosmiddelen en hoge temperaturen. Deze uitvoering SW1010.05.170E is voorzien van een EPDM-afdichting.
De spoel van de SW1010-serie is gecertificeerd met beschermingsgraad IP68 volgens de norm TS3033 EN60529 – 72 uur onder water getest. De fabrikant geeft werking tot een diepte van 10 m op. De spoel wordt standaard geleverd met een kabel van 3 m; een andere lengte is op bestelling verkrijgbaar. De ventielbehuizing wordt bovendien onderworpen aan een zoutsproeitest van 350 uur.
Ja, de fabrikant schrijft de installatie van een filter vóór het ventiel voor. Een servogestuurd ventiel gebruikt een kleine pilotopening, die verstopt kan raken door verontreinigingen uit de leiding. Een filter wordt aanbevolen bij een maximale mediumviscositeit van 5 °E (ongeveer 37 cSt). Geschikte draadfilters voor water zijn beschikbaar in de categorie Filters op de website bola.cz.
