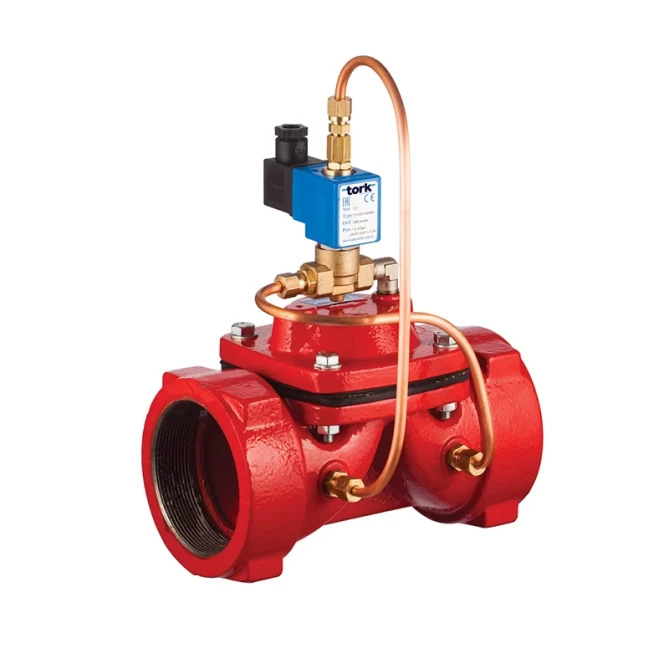

Magneetventiel voor water Tork T-GLH100 G 2½" is een pilotgestuurd, normaal gesloten ventiel met een gietijzeren behuizing en NBR-afdichting. Voeding 12 V DC, max. druk 16 bar, Kv 1266 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 2 1/2" |
| Bedrijfstemperatuur | -10...80 °C |
| Drukbereik | 1,5...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 65 |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GLH100 G 2½" 12 V DC NC is een 2/2-weg servo-gestuurd magneetventiel voor water met normaal gesloten functie (NC). Het ventiel is bedoeld voor grote leidingdiameters – aansluiting G 2½" met een zittingdiameter van 65 mm – en wordt bediend met een spoel van 12 V DC. Het huis is van gietijzer, de interne delen zijn van roestvast staal en messing, de afdichting is van NBR.
Het ventiel T-GLH100 G 2½" is bedoeld voor industriële en technologische waterleidingsystemen met grote debieten, waar op afstand of automatisch schakelen van de stroming nodig is. Het komt tot zijn recht in pompstations, distributiesystemen voor gebruikswater, irrigatiesystemen, industriële wasstraten of technologische circuits met gefilterd water. Met zijn maat G 2½" dekt het toepassingen af waar kleinere ventielen qua doorstroomcapaciteit niet volstaan.
Het ventiel werkt volgens het principe van servo-aansturing – een kleine solenoïde stuurt de beweging van het membraan aan, dat de doorlaatopening opent of sluit. Bij het sluiten brengt het pilotventiel de mediumdruk op het membraan, waardoor dit samen met de veer gesloten blijft. Bij het openen wordt de drukkamer boven het membraan ontlucht en tilt de leidingdruk (P1) het membraan op, waardoor de doorstroming wordt geopend. Voor een correcte werking is een minimale bedrijfsdifferentiedruk van 3,7 bar vereist (voor G 2½").
Technische parameters:
Ja, het ventiel T-GLH100 G 2½" is servo-gestuurd, wat betekent dat het voor het openen van het membraan gebruikmaakt van de druk van het medium zelf. De minimale bedrijfsdifferentiedruk is 3,7 bar. Als de druk lager is of nul bedraagt, opent of sluit het ventiel niet betrouwbaar. Voor toepassingen met nuldruk of zeer lage druk moet een direct werkend ventiel of een ventiel vanaf 0 bar uit een andere serie worden gekozen.
Ja, de fabrikant vermeldt expliciet dat het ventiel met gefilterde media moet worden gebruikt. Verontreinigingen in de vloeistof kunnen het pilotkanaal verstoppen of het membraan en de zitting beschadigen, wat lekkage of uitval veroorzaakt. Wij adviseren om vóór het ventiel een vuilfilter met geschikte maaswijdte te plaatsen.
Het ventiel kan in elke positie worden gemonteerd zonder invloed op de werking. De fabrikant adviseert echter bij voorkeur verticale montage met de spoel naar boven gericht, omdat deze positie de belasting van het membraan vermindert en de levensduur van de interne componenten verlengt.
De spoelen van de S1033-serie zijn onderling uitwisselbaar en beschikbaar in spanningsvarianten van 12 V, 24 V, 48 V, 110 V en 230 V, in zowel wisselstroom- als gelijkstroomuitvoering. Een ATEX-spoel (explosieveilig) is op aanvraag beschikbaar. De aansluiting is standaard DIN 43650 / ISO 4400, waardoor vervanging van de spoel eenvoudig is zonder het ventiel uit de leiding te hoeven demonteren.
Ventielen uit de Tork S1033-serie worden geproduceerd in overeenstemming met de richtlijn drukapparatuur 97/23/EC (PED) en de laagspanningsrichtlijn 2006/95/EC (LVD). De aansluiting voldoet aan ISO 228-1 (BSP-schroefdraad G), de connector voldoet aan ISO 4400 / EN 175301-803. De beschermingsgraad IP65 is geverifieerd volgens ISO 60529.
