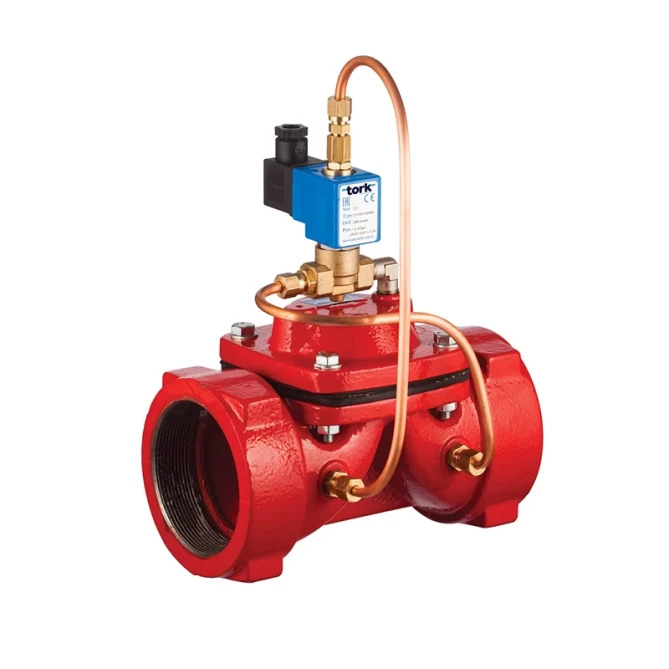

Magneetventiel voor water Tork T-GLH100 G 2½" is een pilotgestuurd, normaal gesloten ventiel met gietijzeren behuizing voor industriële waterleidingsystemen. Voeding 230 V AC, max. druk 16 bar, Kv 1 266 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 2 1/2" |
| Bedrijfstemperatuur | -10...80 °C |
| Drukbereik | 1,5...16 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 65 |
| Voeding | 240 VAC |
| Gewicht | 0.00 kg |
Tork T-GLH100 G 2½" NC 230 V AC is een pilotgestuurd magneetventiel uit de S1033-serie voor industriële waterleidingsystemen. Het ventiel is normaal gesloten (NC) – bij spanningsuitval blijft het gesloten en opent het pas wanneer er spanning wordt aangelegd. De gietijzeren behuizing, de doorlaatdiameter van 65 mm en de Kv-doorstroming van 1 266 l/min plaatsen het in de categorie grootdoorlaat industriële magneetventielen voor water.
Het ventiel is bedoeld voor industriële en technologische waterleidingsystemen waarbij de doorstroming in grotere leidingen op afstand of automatisch geregeld moet worden. Het komt tot zijn recht in industriële installaties, pompstations, irrigatiesystemen, gebruikswaterleidingen of overal waar met G 2½"-leidingen wordt gewerkt en waar 230 V AC voeding beschikbaar is. Het ventiel vereist een minimale werkende verschildruk van 1 bar – het is niet geschikt voor installaties met nuldruk of een zeer lage druk.
Het ventiel werkt volgens het principe van hydraulische pilotbesturing – een kleine elektromagnetische spoel regelt de druk in de regelkamer boven het membraan. In gesloten stand drukt de inlaatdruk het medium van bovenaf op het membraan (in combinatie met de veer), waardoor een betrouwbare afdichting wordt gegarandeerd. Bij het openen wordt de drukkamer via de pilot ontlast en tilt de inlaatdruk het membraan van onderaf op. Dit principe maakt het mogelijk om grote debieten te regelen met een relatief kleine elektromagneet.
Technische parameters:
Het S1033-ventiel is pilotgestuurd – voor het openen maakt het gebruik van de hydraulische druk van het medium. De minimale verschildruk (drukverschil voor en na het ventiel) voor dit model bedraagt 3,7 bar. Bij een lagere druk opent het ventiel mogelijk niet betrouwbaar, ook niet wanneer er spanning wordt aangelegd. Voor installaties met nul of lage verschildruk moet een direct werkend ventiel of een ventiel met nul minimale druk (zero pressure) worden gekozen.
Ja, de spoelen zijn onderling uitwisselbaar. Tork biedt spoelen voor 12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC en 230 V AC (15 VA of 24 VA). Bij het bestellen van een vervangende spoel moeten de spanning en het type worden opgegeven (de bestelcode van de spoel is bijvoorbeeld C40230VAC15VA voor 230 V AC / 15 VA). De spoel wordt aangesloten via een DIN 43650 / ISO 4400 Form A-connector – een standaard industriële connector.
Het ventiel kan in elke positie worden gemonteerd zonder dat dit de werking beïnvloedt. De aanbevolen positie is verticaal met de spoel naar boven gericht – in deze positie is de werking het meest betrouwbaar en kan condens niet in de spoel binnendringen.
Ja, de fabrikant schrijft gebruik met gefilterde media voor. Mechanische verontreinigingen kunnen het membraan beschadigen of het pilotkanaal verstoppen, wat leidt tot verlies van dichtheid of het niet functioneren van het ventiel. Wij adviseren vóór het ventiel een gaasfilter (vuilvanger) te plaatsen, met een maximale mediumviscositeit tot 5 °E (~37 cSt).
Ja, op aanvraag is een spoel met ATEX-goedkeuring (explosieveilig) beschikbaar. Deze variant moet afzonderlijk worden aangevraagd – de standaard catalogusconfiguratie bevat geen ATEX-uitvoering. Het basisventielhuis is hetzelfde; alleen de spoel en de connector verschillen.
