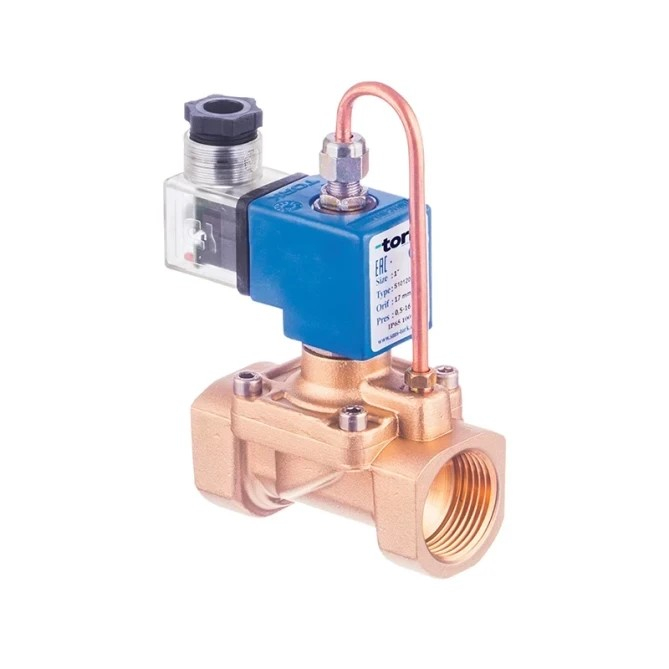

De elektromagnetische klep Tork T-GPA104 G3/4" is een pilotgestuurde magneetklep uit de S1012-serie in normaal open (NO) uitvoering. EPDM-afdichting, voeding 12 V DC, druk 0,5–16 bar, Kv 90 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 3/4" |
| Afdichting | NBR |
| Bedrijfstemperatuur | -20...80 °C |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning geopend |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 20 |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GPA104 G3/4" 12 V DC NO EPDM is een 2/2-weg magneetventiel met servobesturing uit de S1012-serie in normaal open (NO) uitvoering. In de uitgangstoestand zonder voeding is het ventiel open en kan het medium vrij doorstromen – bij het aanleggen van 12 V DC sluit het ventiel. Het ventiel is bedoeld voor water, lucht en gas, met een EPDM-afdichting die geschikt is voor warm water en stoom tot 130 °C.
Het ventiel wordt toegepast overal waar bij uitval van voeding of signaal de doorstroming van het medium behouden moet blijven – bijvoorbeeld in industriële water-, lucht- en gasleidingen, watervoorzieningssystemen, irrigatiecircuits of koelcircuits. De NO-functie is geschikt voor toepassingen waarbij een stroomuitval niet mag leiden tot afsluiting van de doorstroming en onderbreking van het proces. De schroefdraadaansluiting G3/4" (BSP) maakt directe montage in standaard leidingwerk mogelijk.
Het ventielhuis is van messing, de interne delen zijn van roestvast staal en messing. De EPDM-afdichting dekt een temperatuurbereik van −30 tot +130 °C en is geschikt voor warm water, stoom (binnen de toegestane bedrijfsgrenzen) en gangbare industriële media. De spoel met isolatieklasse H (180 °C) en impregnatie met polyester glasvezel is geschikt voor continu bedrijf ED 100 %. De elektrische aansluiting wordt verzorgd door een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor kabeldiameter 6–8 mm. Beschermingsgraad IP65, op aanvraag IP68. Het ventiel kan in elke positie worden gemonteerd; de spoel moet verticaal georiënteerd zijn.
Technische parameters – S1012.04.170E.12VDC (G3/4", EPDM, NO):
Een NO-ventiel (normaal open) is zonder voeding open en het medium stroomt vrij door. Het sluit pas wanneer 12 V DC wordt aangelegd. Deze functie kiest u wanneer een voedingsuitval de doorstroming niet mag onderbreken – bijvoorbeeld in koelcircuits, toevoerleidingen of processen waarbij afsluiting zonder signaal schade veroorzaakt. Een NC-ventiel (normaal gesloten) is daarentegen geschikt voor toepassingen waarbij de veilige toestand juist het afsluiten van de doorstroming is.
Een servogestuurd ventiel gebruikt voor zijn beweging het drukverschil tussen inlaat en uitlaat (verschildruk ΔP). Als ΔP lager is dan 0,5 bar – bijvoorbeeld in systemen met zeer lage druk of bij gelijke druk aan beide zijden – schakelt het ventiel mogelijk niet correct. Voor toepassingen met nul of lage verschildruk moet een direct werkend ventiel (direct-acting) worden gekozen.
Fabrikant SMS Tork vermeldt expliciet dat magneetventielen uit de S1012-serie met filters worden gebruikt. Servogestuurde ventielen hebben een kleine pilootopening die gevoelig is voor vervuiling door verontreinigingen. Een filter met een maaswijdte passend bij de diameter van de pilootopening wordt aanbevolen – doorgaans 100–200 µm. Zonder filter bestaat het risico dat het ventiel in één stand blijft hangen of niet correct schakelt.
De EPDM-afdichting dekt een temperatuurbereik van −30 tot +130 °C en is bestand tegen warm water, stoom en veel waterige oplossingen. Voor drinkwater moet worden gecontroleerd of de specifieke materiaaluitvoering gecertificeerd is volgens de geldende normen voor contact met drinkwater (bijv. ACS, WRAS of KTW) – het datasheet vermeldt deze certificering niet, daarom moet deze bij de fabrikant of distributeur worden opgevraagd. Een alternatief voor andere media (aardolieproducten, brandstoffen) zou een NBR- of Viton-afdichting zijn.
Ja. De S1012-serie is verkrijgbaar in standaardspanningen AC 12 V, 24 V, 48 V, 230 V (15 VA of 24 VA) en DC 12 V, 24 V, 48 V, 110 V (18 W). Op aanvraag zijn ook andere spanningen leverbaar. De standaard connector is DIN 43650 (ISO 4400 Form A) voor kabel Ø 6–8 mm. Op aanvraag is een connector met LED-indicatie of een PWM-stekker beschikbaar. De spoelspanning moet bij de bestelling worden opgegeven.
