De magneetklep Tork T-GPA104 G3/4" is een pilotgestuurde, normaal open solenoïdeklep zonder spoel, met EPDM-afdichting. Geschikt voor water, lucht en gas. Druk 0,5–16 bar, Kv 90 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 3/4" |
| Afdichting | NBR |
| Bedrijfstemperatuur | -20...80 °C |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning geopend |
| Medium | Water, Lucht, Gas |
| Nominale diameter | DN 20 |
| Gewicht | 0.00 kg |

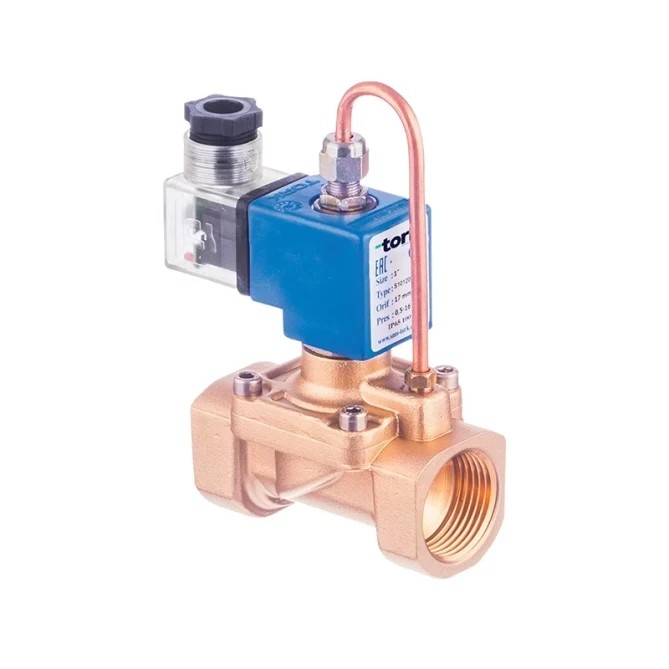

Tork T-GPA104 G3/4" NO EPDM is een pilotgestuurd 2/2 magneetventiel met G3/4"-schroefdraad, geleverd zonder spoel. In de uitgangsstand is het ventiel open (normaal open – NO) en bij spanningsvoorziening sluit het. De EPDM-afdichting maakt het geschikt voor media zoals water, lucht of gas binnen een breed temperatuurbereik. Bestelnummer van de fabrikant: S1012.04.170E.
Het T-GPA104-ventiel wordt toegepast overal waar bij stroomuitval de doorstroming van het medium behouden moet blijven – dus in installaties waar het sluiten van het ventiel zonder voeding een storing of schade zou veroorzaken. Typische toepassingen zijn waterleidingsystemen in industriële bedrijven, machinebouwomgevingen, agrarische en voedingsmiddelenbedrijven of in irrigatiesystemen. Het is ook geschikt voor persluchtnetwerken en gastoepassingen, waar de EPDM-afdichting een breder temperatuurbereik aankan dan standaard NBR.
Het ventielhuis is vervaardigd uit messing, de interne bewegende delen en de zitting zijn van roestvast staal en messing. De EPDM-afdichting zorgt voor een betrouwbare werking binnen een mediumtemperatuurbereik van –30 tot +130 °C. De pilotbesturing maakt schakelen mogelijk bij een minimale verschildruk van 0,5 bar met een doorstroomcoëfficiënt Kv van 90 l/min. Het ventiel werkt in elke montagepositie zonder functieverlies; de spoel moet verticaal gemonteerd worden. De spoelaansluiting is standaard DIN 43650 (ISO 4400 / EN 175301-803 Form A), connector voor kabeldiameter 6–8 mm.
Technische parameters:
De uitvoering zonder spoel (suffix .V of aanduiding „zonder spoel") maakt het mogelijk om de exacte voedingsspanning voor uw installatie te kiezen. Tork-spoelen uit de C400-serie zijn beschikbaar voor AC 12, 24, 48, 230 V en DC 12, 24, 48, 110 V – bestel deze als afzonderlijk onderdeel. De connector voldoet aan DIN 43650 / ISO 4400 Form A.
Een pilotgestuurd ventiel gebruikt de druk van het medium zelf om de hoofdafdichting te verplaatsen – de spoel opent alleen een kleine pilotopening. Daarom is een minimale verschildruk van ΔP = 0,5 bar tussen inlaat en uitlaat noodzakelijk. Werkt u met een lagere of nul verschildruk (bijv. zwaartekrachtleidingen, open uitstroming), dan moet een direct werkend ventiel uit de S1010-serie worden gebruikt.
Standaard NBR-afdichting is geschikt voor mediumtemperaturen van –20 tot +80 °C en is geschikt voor water, lucht en minerale oliën. EPDM dekt het bereik van –30 tot +130 °C en is bestand tegen heet water, lagedrukstoom, agressieve reinigingsmiddelen en ozon. EPDM is daarentegen niet geschikt voor minerale oliën en koolwaterstofbrandstoffen. Kies voor stoom of heet water boven 80 °C altijd voor EPDM.
Ja, de fabrikant adviseert om magneetventielen uit de S1012-serie met een filter aan de inlaat te gebruiken. Verontreinigingen in het medium kunnen de pilotopening verstoppen en ervoor zorgen dat het ventiel niet meer correct schakelt of niet goed afdicht. Voor G3/4" adviseren wij een filter met een maaswijdte van maximaal 100–200 µm.
