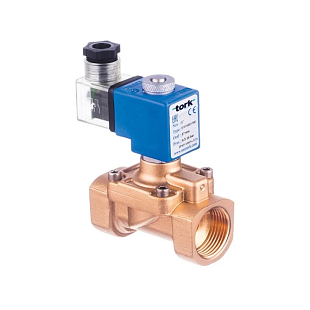

Magneetventiel voor stookolie Tork T-Y400 G1/8" met Viton-afdichting, direct werkend, normaal gesloten. Werkdruk 0-20 bar, voeding 24 V AC. Voor brander- en brandstofleidingen. Meer informatie
Op bestelling
| Aansluitmaat | 1/8" |
| Afdichting | Viton |
| Drukbereik | 0...20 bar |
| Functie | Zonder spanning gesloten |
| Medium | Stookolie |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 6 |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-Y400 is een 2-weg magneetventiel, normaal gesloten (NC), bedoeld voor stookolie en vergelijkbare vloeibare brandstoffen. Dankzij de direct werkende uitvoering functioneert het vanaf nul drukverschil (ΔP = 0), waardoor het de leiding ook zonder druk in het systeem opent. De messing behuizing met Viton-afdichting zorgt voor bestendigheid tegen aardoliehoudende media binnen een temperatuurbereik van –10 °C tot +160 °C.
Het ventiel wordt toegepast overal waar de doorstroming van stookolie elektrisch moet worden geregeld – met name in brandersystemen van ketels, oliebranders en industriële brandstofleidingen. De kleine aansluiting G1/8" en de compacte afmetingen (90 × 40 × 78 mm) maken het geschikt voor inbouw direct in de branderkop of in brandstofleidingen met een kleine diameter. Het kan in elke positie worden gemonteerd, maar de spoel moet verticaal georiënteerd zijn. Installatie achter een brandstoffilter wordt aanbevolen om vervuiling van de zitting te voorkomen.
De behuizing van het ventiel is van messing, de interne onderdelen en de zitting zijn van roestvast staal, de afdichting is van Viton. De doorlaatdiameter (orifice) is 3,2 mm, de Kv-waarde bedraagt 4,6 l/min. De spoel met isolatieklasse H (180 °C) wordt gevoed met 24 V AC / 15 VA en is geschikt voor continubedrijf (ED 100 %). De elektrische aansluiting gebeurt via een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A), voor kabeldiameter 6–8 mm. Beschermingsgraad van de spoel is IP65 (op aanvraag IP68). De responstijd van het ventiel is 30 ms voor openen en sluiten. Op aanvraag is een spoel in ATEX-uitvoering (explosieveilig) beschikbaar.
Technische parameters:
Nee. Het ventiel is direct werkend (direct acting, ΔP = 0), waardoor het ook bij nul drukverschil opent. Er is geen minimale werkdruk vereist – dat is een voordeel ten opzichte van servo-gestuurde uitvoeringen in grotere maten uit dezelfde serie.
De ventielbehuizing kan in elke positie worden gemonteerd – dit heeft geen invloed op de werking. De spoel moet echter verticaal worden georiënteerd (recht omhoog). Een andere positie van de spoel kan oververhitting veroorzaken of de levensduur verkorten.
Ja, de fabrikant adviseert uitdrukkelijk om een filter vóór het ventiel te installeren. Verontreinigingen in de brandstof kunnen de zitting blokkeren of de Viton-afdichting beschadigen. De aanbevolen maximale viscositeit van het medium is 5 °E (~37 cSt).
Ja, een spoel in ATEX-uitvoering (explosieveilig) is op aanvraag beschikbaar. De standaarduitvoering T-Y400 is niet gecertificeerd voor explosiegevaarlijke omgevingen – voor Ex-zones moet de variant met ATEX-spoel worden besteld en moet de voeding bij bestelling worden gespecificeerd.
