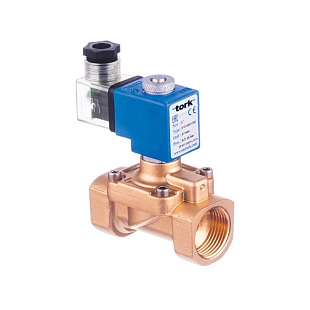

Name: Magneetventiel voor stookolie Tork T-Y400 1/8" 3,2 mm 24 VDC NC (S4010.00.032V.24VDC)
Brand: TORK
Price: 78.46 EUR
Availability: OutOfStock

Parameters en catalogi

Aansluitmaat	1/8"
Afdichting	Viton
Drukbereik	0...20 bar
Functie	Zonder spanning gesloten
Medium	Stookolie
Mediumtemperatuur	-10...160 °C
Nominale diameter	DN 6
Voeding	24 VDC
Gewicht	0.00 kg

Tork T-Y400 is een 2/2-weg magneetventiel voor stookolie en brandstofmedia. Het ventiel is normaal gesloten en direct werkend – het opent bij het aanleggen van 24 VDC en werkt vanaf nul drukverschil (ΔP = 0). Aansluiting G1/8", Viton-afdichting, boringdiameter 3,2 mm.

Typische toepassing in brandstof- en olieleidingen

Het T-Y400-ventiel wordt toegepast overal waar de doorstroming van stookolie of lichte brandstoffen elektrisch geregeld moet worden – in branderunits, olieketels, industriële verwarmers of brandstofdoseersystemen. Dankzij het direct werkende principe functioneert het ook zonder drukverschil aan de inlaat, wat voordelig is bij het starten van de brander of in situaties waarin de leiding niet permanent onder druk staat. De constructie in messing met roestvaststalen interne delen en Viton-afdichting zorgt voor bestendigheid tegen aardolieproducten.

Constructieafmetingen van ventiel Tork T-Y400 G1/8

Constructie-uitvoering en elektrische aansluiting

Het ventielhuis is van messing, de interne delen (zitting, ankerbuis, veren) zijn van roestvast staal. De schaduwring is van koper volgens EN 12735-1. De spoel met isolatieklasse H (180 °C) en impregnering van polyester-glasvezel is ontworpen voor continu bedrijf ED 100 %. De elektrische aansluiting wordt verzorgd door een DIN 46340 / ISO 4400-connector (EN 175301-803 Form A) voor kabeldiameter 6–8 mm. Beschermingsgraad IP65 volgens ISO 60529; op aanvraag IP68. Voedingstolerantie AC –15 % / +10 %, DC –5 % / +10 %.

Technische parameters:

Aansluiting: G1/8" (BSP, ISO 228-1); op aanvraag NPT
Boringdiameter: 3,2 mm
Functie: normaal gesloten (NC), 2/2, direct werkend, ΔP = 0
Drukbereik: 0–20 bar
Debiet Kv: 4,6 l/min
Max. viscositeit van het medium: 5 °E (~37 cSt of mm²/s)
Afdichting: Viton (–10 °C tot +160 °C)
Omgevingstemperatuur: –10 °C tot +60 °C
Materiaal ventielhuis: messing
Interne delen: roestvast staal

Voeding: 24 VDC / 18 W
Bedrijfscyclus: ED 100 %
Isolatieklasse spoel: H (180 °C, IEC 85)
Beschermingsgraad: IP65 (ISO 60529); IP68 op aanvraag
Connector: DIN 46340, 3-polig (DIN 43650) / ISO 4400
Reactietijd: openen 30 ms, sluiten 30 ms
Afmetingen (G × A × B × C × D × E × F × H): 40 × 90 × 32 × 39 × 78 × 25,6 × 22,3 mm

Veelgestelde vragen

Moet er druk in de leiding aanwezig zijn om het ventiel te openen?

Nee. De uitvoering G1/8" met boring 3,2 mm is direct werkend en werkt vanaf ΔP = 0 – hij opent ongeacht of er overdruk in de leiding aanwezig is. Grotere diameters (G3/8" en groter) zijn servogestuurd en vereisen een minimaal drukverschil van 0,5 bar.

Moet het ventiel in een specifieke positie worden gemonteerd?

Het ventielhuis kan in elke positie worden gemonteerd. De spoel moet echter verticaal worden geïnstalleerd – dit is een eis van de fabrikant voor een correcte werking van de elektromagneet.

Wordt filtering van het medium vóór het ventiel aanbevolen?

Ja. De fabrikant adviseert de ventielen van de S4010-serie altijd met een filter vóór het ventiel te gebruiken. Verontreinigingen in olie of brandstof kunnen de zitting beschadigen of vast komen te zitten in de kleine boringdoorsnede en lekkage veroorzaken.

Is het mogelijk om het ventiel met een ATEX-spoel voor explosiegevaarlijke omgevingen te bestellen?

Ja, een ATEX (Ex)-spoel is op aanvraag leverbaar. Bij bestelling moet deze variant expliciet worden gespecificeerd. De standaardlevering bevat een spoel zonder ATEX-certificering met beschermingsgraad IP65.
