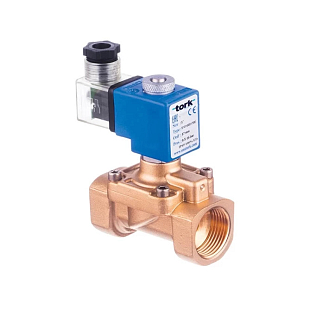

Magneetventiel voor stookolie Tork T-Y401 (S4010) G1/4" is een direct werkend 2/2-wegventiel NO voor brandstofleidingen. Messing behuizing, Viton-afdichting, beschermingsgraad IP65. Min. druk 0 bar, max. 30 bar, Kv 3,2 l/min. Meer informatie
Op bestelling
| Aansluitmaat | 1/4" |
| Afdichting | Viton |
| Drukbereik | 0...30 bar |
| Functie | Zonder spanning gesloten |
| Medium | Stookolie |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 8 |
| Voeding | 24 VDC |
| Gewicht | 0.00 kg |
Tork T-Y401 (S4010) G1/4" 2,5 mm 24VDC NC is een direct werkend 2/2-weg magneetventiel, bestemd voor stookolie en lichte brandstofvloeistoffen. Het ventiel is in rusttoestand normaal gesloten (NC) en opent bij het aanleggen van voedingsspanning. Het werkt vanaf nul drukverschil (ΔP = 0), waardoor geen minimale tegendruk nodig is om te openen.
Het ventiel is bedoeld voor industriële en commerciële brandstofleidingsystemen – het meest toegepast in brandersystemen, ketelhuizen en toevoercircuits voor stookolie. Het komt overal tot zijn recht waar de brandstofstroom met een viscositeit tot 5 °E (~37 cSt) betrouwbaar geregeld moet worden. Dankzij de mogelijkheid tot montage in elke positie (de spoel moet verticaal staan) is de installatie flexibel, ook in technische ruimtes met beperkte inbouwruimte. Het ventiel wordt standaard geleverd met een messing huis en Viton-afdichting, bestand tegen mediumtemperaturen tot +160 °C.
Het ventielhuis is vervaardigd uit messing, de interne onderdelen (zitting, ankerbuis, veren) zijn van roestvast staal. De standaard afdichting is Viton; op aanvraag is een uitvoering met Ruby- of PTFE-afdichting beschikbaar. De elektrische aansluiting wordt verzorgd door een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A) voor kabeldiameter 6–8 mm. De spoel met isolatieklasse H (180 °C) is geïmpregneerd met polyester glasvezel en is geschikt voor continu bedrijf (ED 100 %). De beschermingsgraad van de spoel is IP65; uitvoeringen in IP68 en ATEX zijn op aanvraag beschikbaar.
Technische parameters (S4010.01.025 / 24VDC):
Nee. De kleine maten G1/8" en G1/4" (S4010.00 en S4010.01) zijn direct werkend (Direct Acting, ΔP = 0), waardoor het ventiel ook opent bij nul drukverschil. Grotere diameters van G3/8" tot G2" zijn servogestuurd en vereisen een minimale inlaatdruk van 0,5 bar.
Ja, de fabrikant beveelt dit uitdrukkelijk aan. Voor elk ventiel uit de S4010-serie moet een brandstoffilter worden geplaatst om te voorkomen dat de kleine doorlaatopening (2,5 mm) verstopt raakt door verontreinigingen uit de stookolie en zo de levensduur van het ventiel te verlengen.
Het ventielhuis kan in elke positie worden geïnstalleerd zonder dat dit de werking beïnvloedt. Voorwaarde is dat de spoel verticaal georiënteerd moet zijn (recht omhoog). Deze beperking vloeit voort uit het constructieprincipe van de direct werkende kern.
De standaarduitvoering van de S4010 is niet ATEX-gecertificeerd. Op aanvraag kan het ventiel echter worden geleverd met een ATEX (ExProof)-spoel – deze variant moet bij de bestelling worden gespecificeerd. Neem contact met ons op voor meer informatie.
Ja. De spoel is aangesloten via een standaard DIN 43650-connector en is constructief gescheiden van het ventielhuis. Vervanging van de spoel (bijvoorbeeld door een andere spanning of een ATEX-uitvoering) is mogelijk zonder de leiding af te tappen of het ventielhuis te demonteren. Bij vervanging moet de juiste voedingsspanning worden gespecificeerd.
