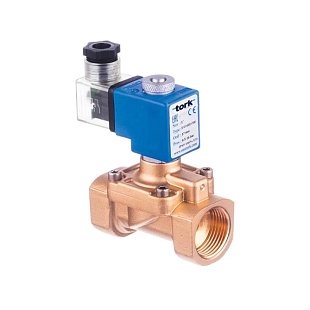

Magneetventiel voor stookolie Tork T-Y401 G1/4" met een doorlaat van 2,5 mm, direct werkend NC. Messing behuizing, Viton-afdichting, werkdruk 0–30 bar. Geleverd zonder spoel. Meer informatie
Op bestelling
| Aansluitmaat | 1/4" |
| Afdichting | Viton |
| Drukbereik | 0...30 bar |
| Functie | Zonder spanning gesloten |
| Medium | Stookolie |
| Mediumtemperatuur | -10...160 °C |
| Nominale diameter | DN 8 |
| Gewicht | 0.00 kg |
Tork T-Y401 is een 2-weg magneetventiel voor stookolie met G1/4"-schroefdraad en een zittingdiameter van 2,5 mm. Het ventiel is normaal gesloten (NC), direct werkend, en wordt geleverd zonder spoel – de spoel kiest u afzonderlijk op basis van de gewenste voedingsspanning. De behuizing is van messing, de afdichting van Viton, bestand tot 160 °C.
Het T-Y401 G1/4"-ventiel is bedoeld voor het regelen van de doorstroming van stookolie (extra lichte stookolie, diesel of vergelijkbare brandstoffen) in brander- en ketelinstallaties. Het wordt toegepast overal waar de brandstoftoevoer elektromagnetisch moet worden afgesloten of geopend – bij huishoudelijke en industriële oliebranders, in brandstofleidingen naar ketels en aggregaten of in machine-installaties die werken met hydraulische oliën met lage viscositeit (max. 5°E / ~37 cSt). Dankzij beschermingsgraad IP65 en de mogelijkheid tot montage in elke positie kan het ook in minder beschermde technische ruimten worden geïnstalleerd.
Het ventiel is direct werkend (direct acting, ΔP = 0) en functioneert daardoor betrouwbaar, ook bij nul drukverschil. De messing behuizing heeft een G1/4"-schroefaansluiting (BSP); op aanvraag is NPT-schroefdraad of een oppervlaktebehandeling met CR-Ni-plating of PTFE-coating beschikbaar. De interne bewegende delen en de zitting zijn van roestvast staal, de afdichtingselementen van Viton (temperatuurbestendigheid −10 °C tot +160 °C), de schaduwring is van koper volgens EN 12735-1. De spoelconnector is DIN 43650 Form A (ISO 4400 / EN 175301-803), voor kabeldiameter 6–8 mm. De spoel is geschikt voor continu bedrijf ED 100 % met isolatieklasse H (180 °C) – oververhitting van de spoel vormt dus geen bedrijfsprobleem. De responstijd bij de direct werkende uitvoering G1/4" bedraagt 30 ms voor openen en sluiten.
Technische parameters:
Het ventielhuis en de spoel zijn bij de S4010-serie afzonderlijke componenten. Daardoor kiest u de spoel exact volgens de voedingsspanning van uw installatie – beschikbaar zijn spoelen AC 12 / 24 / 48 / 230 V of DC 12 / 24 / 48 / 110 V. De connector is standaard DIN 43650 Form A; op aanvraag is een uitvoering met LED of PWM-stekker beschikbaar. De aanduiding van het te bestellen huis zonder spoel is S4010.01.025 (Viton), waarbij de bestelcode van de spoel vervolgens de spanning specificeert – bijvoorbeeld C40024VAC15VA voor 24 V AC.
Ja, de fabrikant vermeldt uitdrukkelijk dat ventielen uit de S4010-serie met een filter worden gebruikt. De kleine zittingdiameter (2,5 mm) is gevoelig voor mechanische verontreinigingen in de olie – zonder filter bestaat het risico op verstopping van de zitting of beschadiging van de afdichting. Wij adviseren een filter met een maaswijdte van max. 50–100 µm direct vóór het ventiel te plaatsen.
Het ventielhuis kan in elke positie worden gemonteerd zonder dat dit de werking beïnvloedt. De spoel moet echter verticaal worden georiënteerd (magneetas loodrecht op de grond), zoals door de fabrikant gespecificeerd. Bij horizontale of omgekeerde montage van de spoel bestaat het risico op onjuiste werking, oververhitting of een verkorte levensduur van de spoel.
De standaarduitvoering heeft een Viton-afdichting (bestendigheid −10 °C tot +160 °C). Voor agressievere omgevingen of speciale media is op aanvraag een Ruby-afdichting met hetzelfde temperatuurbereik beschikbaar. De messing behuizing kan op aanvraag worden geleverd met CR-Ni-plating of PTFE-coating voor een verhoogde chemische bestendigheid van het oppervlak. Een uitvoering voor explosiegevaarlijke omgevingen is op aanvraag beschikbaar met ATEX-spoel.
