Flensmagneetventiel Tork T-GLF1020 DN200 voor water. Normaal gesloten (NC), servogestuurd, voeding 24 V AC. Max. druk 6 bar, doorstroomcoëfficiënt Kv 14 600 l/min. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 200 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 200 |
| Temperatuur | -20...80 °C |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |

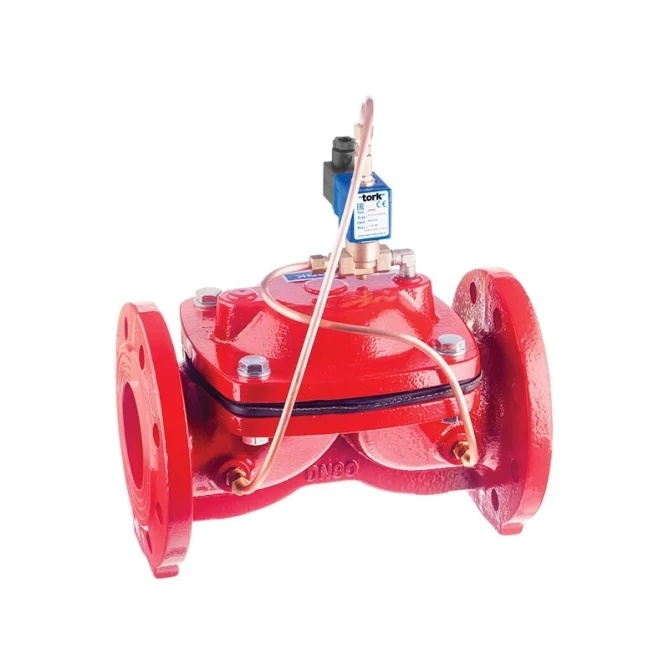

Tork T-GLF1020 is een geflensde elektromagnetische (solenoïde) klep uit de S1070-serie voor water in grote doorlaten. De klep is 2/2-weg, normaal gesloten (NC) en servogestuurd – bij aansluiting van de voedingsspanning 24 V AC opent deze, na uitschakeling keert hij door een veer terug naar de gesloten stand. Bestemd voor industriële installaties met flensaansluiting DN 200.
De klep wordt toegepast overal waar de waterdoorstroming op afstand moet worden geregeld in leidingnetten met grote diameter. Typische toepassingen zijn industriële koelcircuits, installaties voor behandeling en distributie van proceswater, irrigatiesystemen, pompstations of bluswaterleidingen. De flensaansluiting DN 200 maakt directe montage in de leiding mogelijk zonder verloopstukken en zorgt voor een starre, dichte verbinding die geschikt is voor continu bedrijf.
Het klephuis is van gietijzer, de interne delen (kern, veren) zijn van roestvast staal en messing. Het membraan en de afdichtingen zijn van NBR, de schaduwring is van koper. De spoel van klasse H (180 °C) is ingegoten met glasvezel en wordt beschermd door beschermingsgraad IP 65 – de connector DIN 43650 / ISO 4400 Form A is een standaard industriële 3-polige uitvoering. De klep kan in elke positie worden gemonteerd; aanbevolen is verticale montage met de spoel naar boven. De flenzen zijn volgens BSP (G)-standaard, op aanvraag NPT. Afmetingen voor DN 200: huislengte L = 475 mm, inbouwlengte C = 550 mm, breedte B = 385 mm, hoogte A = 295 mm, diameter van de flensbouten d = 22 mm.
Technische parameters – S1070.20 (DN 200, NC):
Nee. De S1070-serie is servogestuurd, wat betekent dat voor het openen van de klep een minimaal drukverschil van 1 bar nodig is. Als u een klep nodig hebt die vanaf 0 bar kan werken (bijvoorbeeld in zwaartekrachtsystemen of bij gebalanceerde druk), kies dan de S1080-variant, die werkt vanaf 1,5 bar en is ontworpen voor hogere drukbereiken, of vraag naar een membraanklep met directe bediening.
Volgens het datasheet is de klep uitsluitend bedoeld voor water en niet geschikt voor gevaarlijke vloeistoffen uit groep 1 (brandbare, explosieve, toxische of corrosieve stoffen volgens PED). Het medium moet gefilterd zijn – de maximale viscositeit is 5 °E (~37 cSt). Voor andere media (lucht, gas, stoom) zijn andere Tork-kleppenseries bedoeld.
Ja, de spoelen zijn uitwisselbaar. De S1070/S1080-serie maakt gebruik van standaard spoelen met connector DIN 43650 / ISO 4400 Form A. Beschikbare spanningen zijn AC 12, 24, 48, 110 en 230 V of DC 12, 24, 48 en 110 V. Op aanvraag kan een spoel met LED-indicator of met ATEX-certificering voor explosiegevaarlijke omgevingen worden geleverd. Vermeld bij bestelling van een vervangende spoel de gewenste spanning en frequentie.
De klep kan in elke positie worden geïnstalleerd zonder dat dit de werking beïnvloedt. De fabrikant adviseert verticale montage met de spoel naar boven gericht – deze positie zorgt voor optimale warmteafvoer van de spoel en de langste levensduur van het membraan. Horizontale montage of montage met de spoel naar beneden is toegestaan als de installatie dit vereist.
