Flensmagneetventiel Tork T-GLF1020 DN200 voor water, NC, zonder spoel. Servogestuurd, 2/2-weg, flensaansluiting DN200. Druk 1–6 bar, mediumtemperatuur –20 tot +80 °C, NBR-afdichting. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 200 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 200 |
| Temperatuur | -20...80 °C |
| Gewicht | 0.00 kg |

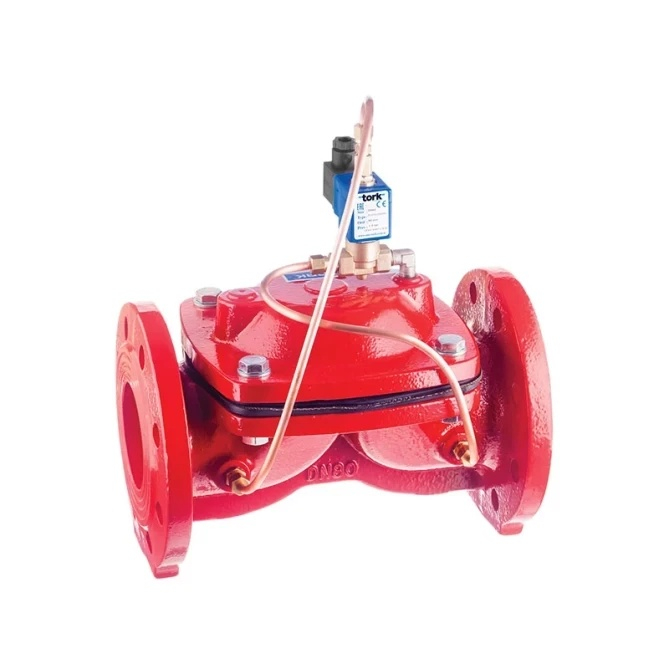

Tork T-GLF1020 DN200 is een flensmagneetventiel (solenoïdeventiel) voor water, uitgevoerd als normaal gesloten (NC), geleverd zonder spoel. Het ventiel werkt volgens het principe van servogestuurde bediening, is 2/2-weg en bedoeld voor leidingsystemen met flensaansluiting DN200. Het openen wordt verzorgd door een afzonderlijk te bestellen spoel, afhankelijk van de gewenste voedingsspanning.
Het ventiel is bedoeld voor industriële waterdistributiesystemen met grote leidingdiameters – waterzuiveringsinstallaties, pompstations, irrigatiesystemen, industriële koelcircuits of bluswaterleidingen. De flensaansluiting DN200 voldoet aan de standaarden van grote leidingnetwerken in de industrie en gemeentelijke infrastructuur. De servogestuurde bediening maakt betrouwbaar schakelen mogelijk, ook bij hogere debieten, zonder dat een buitensporig elektrisch opgenomen vermogen van de spoel nodig is.
Het ventielhuis is van grijs gietijzer met interne delen van roestvast staal en messing. De zittingen zijn van messing, het membraan en de afdichtingen van NBR, de veren en de ankerbuis van roestvast staal. De schaduwring is van koper volgens EN 12735-1. De flensaansluiting voldoet aan de BSP-norm (ISO 228-1), op aanvraag is ook een NPT-uitvoering beschikbaar. De spoel wordt aangesloten via een DIN 43650-connector (ISO 4400 / EN 175301-803 Form A), voor kabeldiameter 6–8 mm. Beschermingsgraad IP65 bij correct gemonteerde spoel met connector. Het ventiel kan in elke stand worden gemonteerd; de aanbevolen positie is verticaal met de spoel naar boven.
Technische parameters – S1070.20 (DN200, NC):
Spoelen uit de Tork-serie voor ventielen S1070/S1080 zijn onderling uitwisselbaar en worden afzonderlijk verkocht. Geef bij het bestellen van de spoel de gewenste voedingsspanning op – beschikbaar zijn AC 12 V, 24 V, 48 V, 110 V of 230 V en DC 12 V, 24 V, 48 V of 110 V. De spoel wordt aangesloten via een standaard DIN 43650-connector (ISO 4400, Form A) voor kabeldiameter 6–8 mm.
Het ventiel is servogestuurd – voor het openen van het membraan maakt het gebruik van het drukverschil tussen inlaat en uitlaat. Als de differentiedruk lager is dan 1 bar, kan het ventiel mogelijk niet betrouwbaar openen. Voor toepassingen zonder constante differentiedruk (bijvoorbeeld zwaartekrachtsystemen of drukloze systemen) moet een direct werkend ventiel worden gekozen (type S1080, min. differentiedruk 3,7 bar voor DN65).
Het ventiel kan in elke positie worden gemonteerd zonder invloed op de werking. De fabrikant adviseert verticale montage met de spoel naar boven gericht – deze positie is vanuit bedrijfsoogpunt het meest geschikt en vergemakkelijkt een eventuele vervanging van de spoel.
Ja, de fabrikant vermeldt uitdrukkelijk dat solenoïdeventielen met een gefilterd medium moeten worden gebruikt. Verontreinigingen in de vloeistof kunnen de zitting, het membraan of de pilotopening beschadigen en lekkage of een storing van het ventiel veroorzaken. Daarom is het raadzaam vóór het ventiel een zeef- of Y-filter met passende doorlaat te plaatsen.
