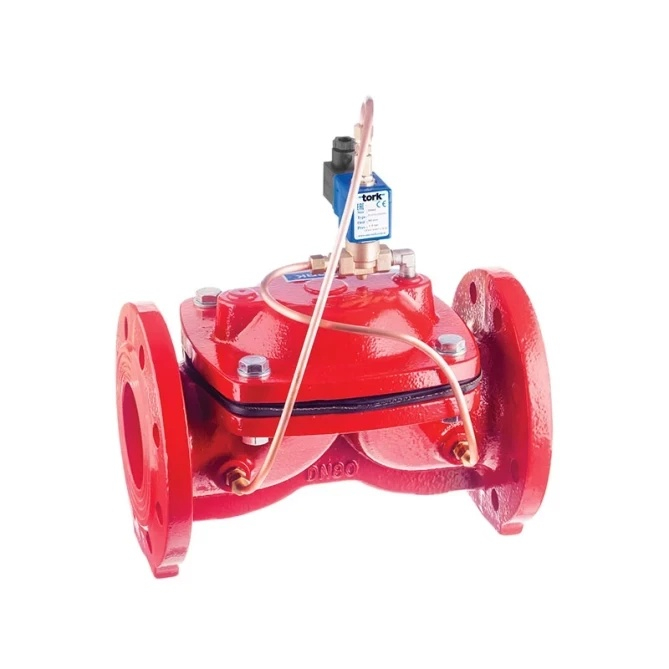

De Tork T-GLF1020 DN200 magneetventiel met flensaansluiting is een 2/2-weg, normaal gesloten, servogestuurd ventiel voor waterleidingsystemen. Membraanconstructie met gietijzeren behuizing en NBR-afdichting. Max. druk 16 bar, doorstroomcoëfficiënt Kv 14 600 l/min. Meer informatie
Op bestelling
| Aansluiting | Flens |
| Aansluitmaat | DN 200 |
| Drukbereik | 1...6 bar |
| Functie | Zonder spanning gesloten |
| Medium | Water |
| Nominale diameter | DN 200 |
| Temperatuur | -20...80 °C |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Tork T-GLF1020 DN200 is een elektromagnetische flensklep (solenoïdeventiel) voor waterleidingsystemen met nominale maat DN200 en een voeding van 12 V DC. Het betreft een 2/2-weg, normaal gesloten (NC), servogestuurd membraanventiel met een gietijzeren behuizing. In rusttoestand is het ventiel gesloten – zodra er spanning op de spoel wordt gezet, opent het en maakt het doorstroming van het medium mogelijk.
Het ventiel uit de S1070-serie is bedoeld voor industriële waterinstallaties waarbij de waterdoorstroming in grote diameters (DN65–DN200) op afstand of automatisch geregeld moet worden. Het is geschikt voor technologische processen, afvalwaterzuiveringsinstallaties, irrigatiesystemen, bluswaterleidingen en overal waar de waterdoorstroming in leidingen met flensaansluiting geschakeld moet worden. Het ventiel is niet bedoeld voor gevaarlijke vloeistoffen van groep 1 volgens PED.
De ventielbehuizing is gemaakt van grijs gietijzer met flensaansluiting volgens BSP (ISO 228-1), op aanvraag NPT. De interne delen van het solenoïdemechanisme zijn van roestvast staal en messing, de zitting is van messing, de kernbuis van roestvast staal en de veren van roestvast staal. Het membraan en de afdichtingen zijn van NBR. De schaduwring is van koper (EN 12735-1). De spoel met isolatieklasse H (180 °C) is ingegoten in glasvezelversterkt polyester (Polyester Fiber Glass) en behaalt beschermingsgraad IP65 (volgens ISO 60529) bij correct gemonteerde connector. De elektrische aansluiting gebeurt via een DIN 46340 / DIN 43650, Form A (ISO 4400 / EN 175301-803) connector, kabel Ø6–8 mm. Het ventiel kan in elke positie worden gemonteerd – verticale montage met de spoel naar boven wordt aanbevolen. De spoelen zijn binnen de serie onderling uitwisselbaar.
Technische parameters – Tork T-GLF1020 DN200 (S1070.20):
Nee. Als servogestuurd ventiel vereist de T-GLF1020 DN200 een minimale bedrijfsdifferentiedruk van 1 bar tussen inlaat en uitlaat. Bij een lager drukverschil opent of sluit het ventiel mogelijk niet betrouwbaar. Als uw systeem vanaf 0 bar werkt, moet een direct werkend (servo-ondersteund) ventiel uit een andere serie worden gekozen.
Ja. De spoelen zijn binnen de S1070/S1080-serie onderling uitwisselbaar. Standaard zijn voedingen beschikbaar in AC 12 V, 24 V, 48 V, 110 V, 230 V en DC 12 V, 24 V, 48 V, 110 V. De spoelspanning moet bij bestelling worden gespecificeerd. Op aanvraag is ook een uitvoering met LED-indicator op de connector beschikbaar.
Het ventiel is bedoeld voor water met een temperatuur van –20 tot +80 °C. Het medium moet gefilterd zijn – de fabrikant adviseert solenoïdeventielen uitsluitend met gefilterde vloeistoffen te gebruiken om beschadiging van membraan of zitting door verontreinigingen te voorkomen. Het ventiel is niet geschikt voor gevaarlijke vloeistoffen van groep 1 volgens de PED-richtlijn, noch voor media met een viscositeit boven 5 °E (~37 cSt).
Ja, op aanvraag levert de fabrikant een ATEX (explosieveilig) spoel als optionele variant. Als u toepassing in een explosiegevaarlijke omgeving plant, moet deze spoeluitvoering bij bestelling worden gespecificeerd en moet worden gecontroleerd of deze overeenkomt met de vereiste zoneclassificatie.
