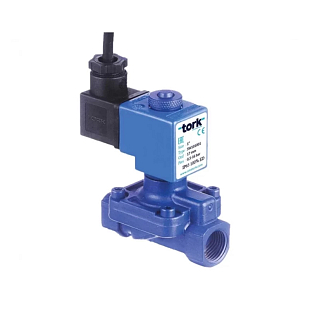

Magneetventiel Tork SW1010 G¾" met beschermingsgraad IP68 voor agressieve omgevingen en onderdompeling tot 10 m. Normaal gesloten, servogestuurd, EPDM-afdichting. Druk 0,5–16 bar, voeding 12V DC. Meer informatie
Op bestelling
| Aansluitmaat | 3/4" |
| Afdichting | NBR |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 20 |
| Voeding | 12 VDC |
| Gewicht | 0.00 kg |
Magneetventiel Tork SW1010 G¾" IP68 is een 2-weg normaal gesloten, servogestuurd solenoïdeventiel, ontworpen voor gebruik in agressieve omgevingen, bij hoge luchtvochtigheid en onder water tot een diepte van 10 m. Het ventielhuis is van messing met PTFE-coating, de EPDM-afdichting maakt toepassing met water en media tot 130 °C mogelijk. Het ventiel is bedoeld voor installateurs, beheerders van industriële leidingsystemen en systeemintegratoren die een betrouwbare regeling van de doorstroming nodig hebben in veeleisende buitenomgevingen of vochtige omstandigheden.
Het SW1010 G¾"-ventiel is overal inzetbaar waar direct contact met water of agressieve media dreigt – in irrigatie- en waterbeheersystemen, in buitenleidingen, in de voedingsmiddelenindustrie, bij afvalwaterzuiveringsinstallaties of in industriële wasstraten. Dankzij beschermingsgraad IP68 (72 uur onder water getest volgens TS3033 EN60529) is het ook bestand tegen permanente onderdompeling. De standaard 3 meter lange kabel maakt directe aansluiting mogelijk zonder verlenging in gangbare installaties. Het ventiel kan in elke positie worden gemonteerd, waarbij de spoel verticaal georiënteerd moet zijn.
Het ventielhuis is vervaardigd uit messing met PTFE-coating voor bestendigheid tegen corrosie en agressieve media. De interne delen, zitting, ankerbuis en veren zijn van roestvast staal. De EPDM-afdichting dekt een temperatuurbereik van –10 tot 130 °C; op aanvraag is ook een uitvoering met NBR (tot 80 °C) of Viton (tot 160 °C) beschikbaar. De spoel met isolatieklasse H (180 °C) is ingegoten in polyester glasweefsel en voldoet aan de norm IEC 335. Voor aansluiting G¾" (BSP volgens ISO 228-1) bedraagt de doorlaatdiameter 17 mm, de doorstroomcoëfficiënt Kv = 0,5 → 90 l/min onder nominale omstandigheden. De bedrijfsdruk is 0,5–16 bar bij een minimale verschildruk ΔP = 0,5 bar.
Technische parameters – SW1010.04.170E.12VDC (G¾", NC, EPDM, 12V DC):
Ja. De beschermingsgraad IP68 is bevestigd door een onderdompelingstest van 72 uur volgens de norm TS3033 EN60529. Het ventiel en de spoel zijn door TSE gecertificeerd voor gebruik tot een diepte van 10 m. De standaardkabel heeft een lengte van 3 m; een langere lengte is op aanvraag leverbaar.
Het ventiel is servogestuurd, wat betekent dat het voor opening een minimale verschildruk van ΔP = 0,5 bar tussen inlaat en uitlaat nodig heeft. In systemen zonder deze minimumwaarde (bijv. zwaartekrachtleidingen zonder druk) moet een direct werkend ventiel uit een andere serie worden gekozen.
Ja, de fabrikant adviseert dit uitdrukkelijk. Solenoïdeventielen uit de SW1010-serie zijn bedoeld voor gebruik met een filter. Verontreinigingen in het medium kunnen de zitting of de pilotopening beschadigen en lekkage veroorzaken. De aanbevolen filtratiefijnheid hangt af van de doorlaatdiameter – voor G¾" met een opening van 17 mm volstaat doorgaans een filter van 500–800 µm.
Ja. De SW1010-serie is verkrijgbaar in draadmaten van G⅜" tot G2". De standaardvoedingen omvatten AC 12 V, 24 V, 48 V, 110 V, 230 V en DC 12 V, 24 V, 48 V, 110 V. Er kan worden gekozen uit afdichtingen van NBR (tot 80 °C), EPDM (tot 130 °C) en Viton (tot 160 °C). De aansluiting is standaard BSP; NPT is op aanvraag beschikbaar.
