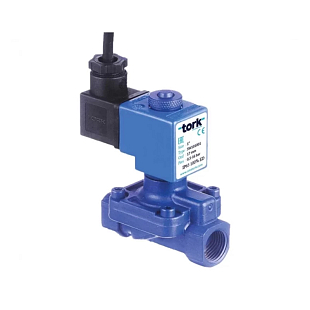

Magneetventiel Tork SW1010 G3/4" met beschermingsgraad IP68 voor gebruik in vochtige, stoffige of agressieve omgevingen. Normaal gesloten, servogestuurd. EPDM-afdichting, max. druk 16 bar, voeding 24 V AC. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/4" |
| Afdichting | NBR |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 20 |
| Voeding | 24 VAC |
| Gewicht | 0.00 kg |
Tork T-SW104 (SW1010 G3/4") is een 2/2-weg pilotgestuurd magneetventiel met beschermingsgraad IP68, bedoeld voor gebruik in agressieve, vochtige of stoffige omgevingen. In de ruststand is het ventiel gesloten (NC) en het opent bij aansluiting van een voedingsspanning van 24 V AC. De EPDM-afdichting maakt toepassing mogelijk voor water, lucht en media die compatibel zijn met dit materiaal binnen een temperatuurbereik van –10 tot +130 °C.
Het SW1010-ventiel met beschermingsgraad IP68 is ontworpen voor installaties waar standaardventielen met een lagere beschermingsgraad niet volstaan. Het gaat typisch om buitenleidingen die blootstaan aan regen en vocht, irrigatiesystemen, afvalwaterzuiveringsinstallaties, industriële toepassingen met hoge stofbelasting of agressieve dampen en leidingtoepassingen in ondergrondse schachten of ruimtes die onder water kunnen lopen. De spoel wordt standaard geleverd met een kabel van 3 meter, is bestand tegen omstandigheden onder water en heeft een zoutsproeitest van 350 uur volgens TSE doorstaan.
Het ventielhuis is vervaardigd uit messing met een PTFE-coating voor bestendigheid tegen corrosie en agressieve media. De interne onderdelen, zitting, ankerbuis en veren zijn van roestvast staal. De schaduwring is van koper volgens EN 12735-1. De schroefdraadaansluiting is uitgevoerd als G (BSP) volgens ISO 228-1, op aanvraag leverbaar met NPT-schroefdraad. De spoel met isolatieklasse H (180 °C) en impregnatie van polyester glasvezel werkt bij continue belasting ED 100 %. De doorlaatdiameter is 17 mm, de doorstroomcoëfficiënt Kv = 17 l/min (water), werkdruk 0,5–16 bar.
Technische parameters – SW1010.04.170E (G3/4", EPDM, 24 V AC):
Het ventielhuis kan zonder invloed op de werking in elke positie worden gemonteerd. De spoel moet altijd verticaal staan – deze voorwaarde staat vermeld in het technische datablad van de fabrikant.
Dit is een pilotgestuurd ventiel – voor het openen maakt het gebruik van het drukverschil tussen inlaat en uitlaat. De minimale verschildruk van 0,5 bar moet permanent in de leiding aanwezig zijn, zodat het ventiel betrouwbaar open blijft. Voor systemen zonder gegarandeerde verschildruk (bijv. open reservoirs, zwaartekrachtleidingen) moet een direct werkend ventiel worden gekozen (type „vanaf 0 bar").
Ja, de fabrikant adviseert om vóór het ventiel een filter te installeren. Verontreinigingen in het medium kunnen de zitting of de pilot van het ventiel beschadigen en lekkage veroorzaken. De maximale viscositeit van het medium is 5 °E (~37 cSt).
De spoel is beschikbaar voor wisselspanning 12, 24, 48, 110 of 230 V AC en gelijkspanning 12, 24, 48 of 110 V DC. De standaard afdichting is NBR (tot +80 °C); op aanvraag EPDM (tot +130 °C) of Viton (tot +160 °C). Deze uitvoering wordt geleverd met EPDM-afdichting.
