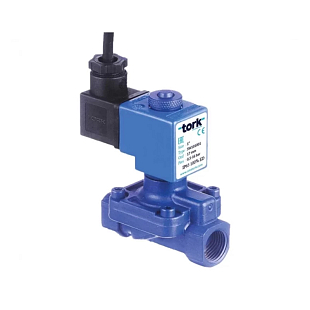

Magneetventiel Tork SW1010 G¾" met beschermingsgraad IP68 voor agressieve omgevingen en omstandigheden met onderdompeling tot 10 m. Messing behuizing met PTFE-coating, EPDM-afdichting, NC, servogestuurd, druk 0,5–16 bar. Meer informatie
Standaardlevering: 3-4 werkdagen. Spoedlevering: 1-2 werkdagen
| Aansluitmaat | 3/4" |
| Afdichting | NBR |
| Drukbereik | 0,5...16 bar |
| Functie | Zonder spanning gesloten |
| IP-bescherming | IP 68 |
| Medium | Water, Lucht |
| Mediumtemperatuur | -10...80 °C |
| Nominale diameter | DN 20 |
| Gewicht | 0.00 kg |
Tork T-SW104 (SW1010 G¾") is een 2-weg normaal gesloten magneetventiel met beschermingsgraad IP68, ontworpen voor gebruik in agressieve omgevingen, bij hoge luchtvochtigheid en bij onderdompeling tot een diepte van 10 m. Het ventiel is servogestuurd, met een messing huis beschermd door een PTFE-coating en een EPDM-afdichting. Het wordt geleverd zonder spoel – de spoel kiest u afzonderlijk op basis van de gewenste voedingsspanning.
Het SW1010-ventiel is ontworpen voor inzet op plaatsen waar standaard magneetventielen falen door vocht, stof of direct contact met water. Het komt tot zijn recht in afvalwaterzuiveringsinstallaties, irrigatiesystemen met buitenopstelling, industriële installaties met agressieve media, in was- en reinigingstechnologie en overal waar tijdelijke of permanente onderdompeling van de armatuur dreigt. Het is ook geschikt voor lucht en water in omgevingen met een hoge stofbelasting (bescherming IP6X).
Het ventielhuis is vervaardigd uit messing met een PTFE-coating die bestandheid tegen corrosie en chemisch agressieve media waarborgt. De interne onderdelen – zitting, ankerbuis en veren – zijn van roestvast staal. De schaduwring is van koper volgens EN 12735-1. De EPDM-afdichting maakt bedrijf mogelijk in een temperatuurbereik van –10 °C tot +130 °C. De aansluiting is schroefdraad BSP G¾" (op aanvraag NPT). De doorlaatdiameter is 17 mm, debiet Kv = 90 l/min. Het ventiel werkt servogestuurd – minimale bedrijfsdruk ΔP 0,5 bar, maximale 16 bar. Viscositeit van het medium max. 5 °E (~37 cSt). De spoel wordt apart besteld; spoelen uit de C420-serie met beschermingsgraad IP68 zijn getest gedurende 72 uur onder water en 350 uur in zoutnevel volgens TS3033 EN 60529.
Technische parameters – SW1010.04.170E (G¾", EPDM):
Voor het SW1010-ventiel is een spoel uit de C420-serie met beschermingsgraad IP68 bedoeld. U kiest deze op basis van de voedingsspanning van uw installatie – beschikbaar zijn AC 12, 24, 48, 110 of 230 V en DC 12, 24, 48 of 110 V. De spoelen worden standaard geleverd met een kabel van 3 meter. Als u een ander opgenomen vermogen of een andere kabellengte nodig hebt, neem dan contact met ons op.
Een servogestuurd ventiel gebruikt voor het openen de verschildruk van het medium – de magneet opent alleen een kleine pilootopening en vervolgens opent het medium zelf de hoofdzetel. Het voordeel is een laag opgenomen vermogen van de spoel en de mogelijkheid om grote doorlaten te regelen (hier 17 mm). Voorwaarde is een minimale bedrijfsverschildruk ΔP = 0,5 bar. Als het drukverschil tussen inlaat en uitlaat niet groot genoeg is, opent het ventiel mogelijk niet volledig.
Messing is voordeliger en gemakkelijker te bewerken dan roestvast staal. De PTFE- (teflon) coating voegt oppervlaktebestendigheid toe tegen corrosie, agressieve vloeistoffen en onderdompeling. De interne delen die in contact komen met het medium (zitting, ankerbuis, veren) zijn van roestvast staal, zodat de kritische oppervlakken volledig beschermd zijn. Als u een roestvaststalen huis nodig hebt (bijvoorbeeld voor toepassingen in de voedingsmiddelenindustrie), biedt Tork een variant uit de SS-serie aan.
Het ventielhuis kan in elke willekeurige positie worden gemonteerd. De spoel moet echter verticaal worden geïnstalleerd (anker verticaal) – de fabrikant adviseert dit voor een correcte werking van het magnetische circuit en de warmteafvoer. Schuine of horizontale montage van de spoel wordt in de praktijk soms wel toegepast, maar kan de betrouwbaarheid van het schakelen beïnvloeden, vooral bij DC-voeding.
In het technische gegevensblad wordt certificering voor drinkwater niet expliciet vermeld (bijv. volgens WRAS of de Tsjechische norm ČSN EN 1717). Het ventiel is primair bedoeld voor technologische toepassingen, irrigatie, industriële installaties en agressieve omgevingen. Voor toepassingen in drinkwaterleidingen adviseren wij de geldigheid van het hygiënecertificaat rechtstreeks bij de fabrikant of distributeur te verifiëren.
